Проектирование каркаса здания под реальные эксплуатационные нагрузки представляет собой сложный инженерный процесс, в котором учитываются множество факторов: от веса конструкций и оборудования до климатических воздействий и динамических нагрузок. Каркас является основой здания и определяет его устойчивость, долговечность и безопасность. Ошибки на этапе расчёта могут привести к деформациям, снижению несущей способности и преждевременному износу конструкции. Поэтому проектирование выполняется с применением нормативных расчетов, моделирования и анализа поведения металлоконструкций в различных условиях эксплуатации.
Сбор исходных данных и анализ условий эксплуатации
Первым этапом проектирования каркаса является сбор исходных данных, включающих геологические, климатические и технологические параметры. Учитывается тип грунта, уровень грунтовых вод, снеговые и ветровые нагрузки, а также сейсмическая активность региона. Эти данные формируют основу для дальнейших инженерных расчетов.
Особое внимание уделяется назначению здания. Производственные цеха, склады, торговые комплексы и логистические центры имеют различные требования к несущей способности каркаса и распределению нагрузок. Например, наличие мостовых кранов требует усиления отдельных элементов конструкции.
На основе собранной информации формируется расчетная модель здания, позволяющая определить ключевые зоны напряжений и потенциальные риски деформации.
Расчет постоянных и временных нагрузок
На этапе расчета нагрузок учитываются постоянные и временные воздействия на каркас. Постоянные нагрузки включают вес несущих конструкций, перекрытий и инженерных систем. Временные нагрузки формируются за счет оборудования, людей, снега и ветра.
Для точного анализа применяются расчетные методики, позволяющие определить максимальные и минимальные значения нагрузок в различных сценариях эксплуатации. Это позволяет избежать перегрузки отдельных элементов каркаса.
Нумерованный список основных видов нагрузок:
- Постоянные нагрузки от конструкций здания
- Временные эксплуатационные нагрузки
- Снеговые нагрузки на кровлю
- Ветровые воздействия на фасад
- Динамические нагрузки от оборудования
Такой подход обеспечивает комплексную оценку всех факторов, влияющих на устойчивость здания.
Выбор схемы каркаса и конструктивных решений
После анализа нагрузок подбирается конструктивная схема каркаса. Используются рамные, связевые, арочные или комбинированные системы в зависимости от функционального назначения здания. Каждая схема имеет свои особенности распределения усилий и жесткости.
Рамные конструкции обеспечивают универсальность планировки, связевые — повышенную устойчивость, арочные — оптимальны для больших пролетов. Выбор схемы напрямую влияет на расход металлопроката и сложность монтажа.
Дополнительно учитывается возможность модернизации здания в будущем, включая установку дополнительного оборудования или изменение внутренней планировки.
Расчет узлов соединений и элементов каркаса
Узлы соединений являются наиболее ответственными элементами конструкции, так как именно в них концентрируются основные нагрузки. Расчет включает анализ болтовых, сварных и комбинированных соединений с учетом возможных динамических воздействий.
При проектировании важно обеспечить равномерное распределение усилий между элементами каркаса. Для этого используются усиленные накладки, ребра жесткости и дополнительные связи.
Маркированный список элементов усиления:
- ребра жесткости для балок и колонн
- усиленные сварные швы в узловых соединениях
- дополнительные диагональные связи
- опорные пластины повышенной толщины
- анкерные крепления к фундаменту
Такие решения повышают надежность конструкции и предотвращают локальные разрушения.

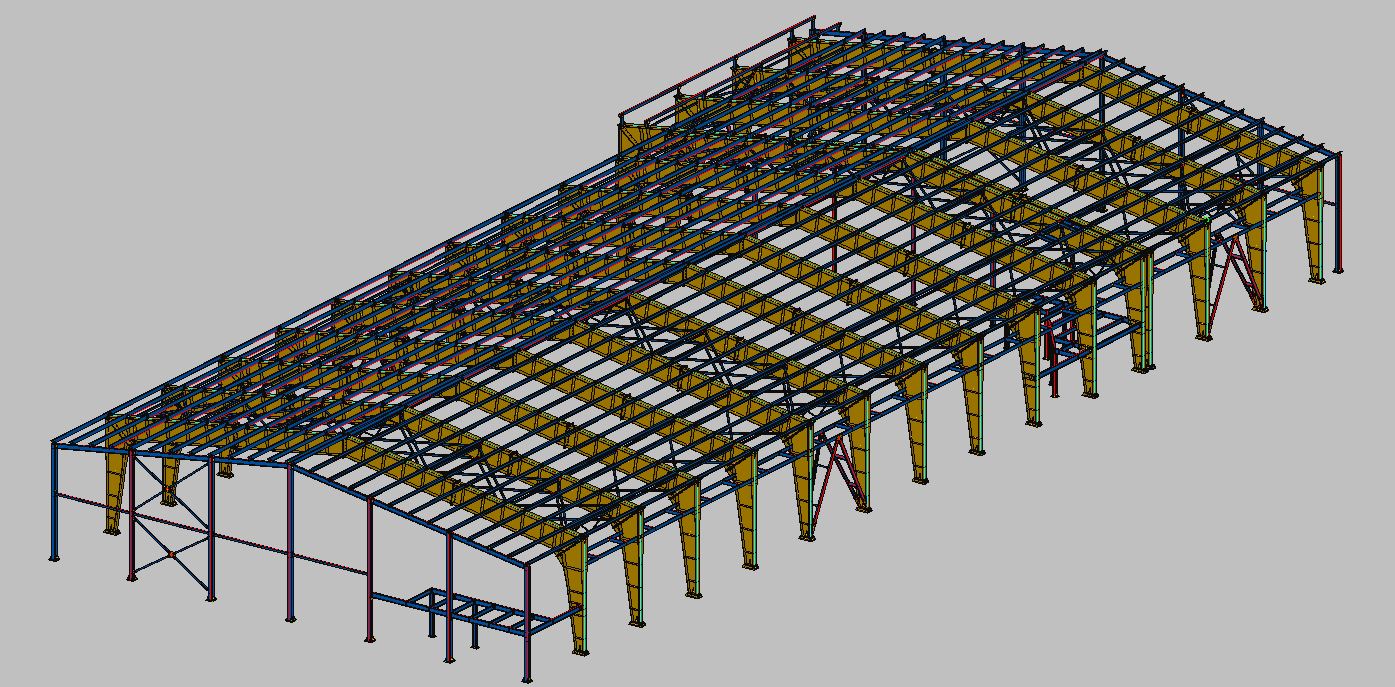

Моделирование поведения каркаса под нагрузкой
Современное проектирование включает использование программного моделирования, позволяющего анализировать поведение каркаса под различными нагрузками. Применяются методы конечных элементов, позволяющие определить напряжения и деформации в каждой точке конструкции.
Моделирование позволяет выявить слабые места каркаса еще на стадии проектирования и внести корректировки до начала производства металлоконструкций. Это снижает риски и повышает точность расчетов.
Результаты моделирования используются для оптимизации геометрии элементов и снижения расхода металлопроката без потери прочности.
Материалы и их влияние на несущую способность
Выбор стали играет важную роль в проектировании каркаса. Конструкционные стали различной прочности и пластичности позволяют адаптировать здание под конкретные условия эксплуатации. Легированные стали применяются в зонах повышенных нагрузок, а стандартные конструкционные — в менее нагруженных элементах.
Таблица влияния материалов:
| Тип стали | Прочность | Пластичность | Область применения |
|---|---|---|---|
| Углеродистая | Средняя | Высокая | Легкие конструкции |
| Легированная | Высокая | Средняя | Ответственные узлы |
| Высокопрочная | Очень высокая | Низкая | Промышленные здания |
Грамотный подбор материалов обеспечивает баланс между стоимостью и надежностью конструкции.
Контроль и проверка проектных решений
Финальный этап проектирования включает проверку расчетов и согласование всех конструктивных решений. Проводится анализ соответствия нормативным требованиям, проверка устойчивости и оценка запаса прочности.
Дополнительно выполняется проверка на совместимость всех элементов каркаса, включая узлы соединений, фундаментные опоры и ограждающие конструкции. Это позволяет исключить ошибки перед запуском производства.
Контроль качества проектных решений является обязательным этапом, обеспечивающим безопасность будущего здания.
Вопрос-ответ
Какие нагрузки учитываются при проектировании каркаса здания?
Учитываются постоянные, временные, снеговые, ветровые и динамические нагрузки, а также особенности эксплуатации оборудования и технологических процессов.
Зачем проводится моделирование каркаса?
Моделирование позволяет определить поведение конструкции под нагрузкой, выявить слабые места и оптимизировать геометрию элементов до начала производства.
Какие схемы каркасов применяются в строительстве?
Используются рамные, связевые, арочные и комбинированные схемы, выбор которых зависит от назначения здания и эксплуатационных требований.
Почему важен расчет узлов соединений?
Узлы являются зонами концентрации нагрузок, и их правильный расчет обеспечивает прочность и долговечность всей конструкции.
Как влияет выбор стали на проектирование каркаса?
Тип стали определяет прочность, пластичность и устойчивость конструкции, влияя на надежность и экономичность здания.
